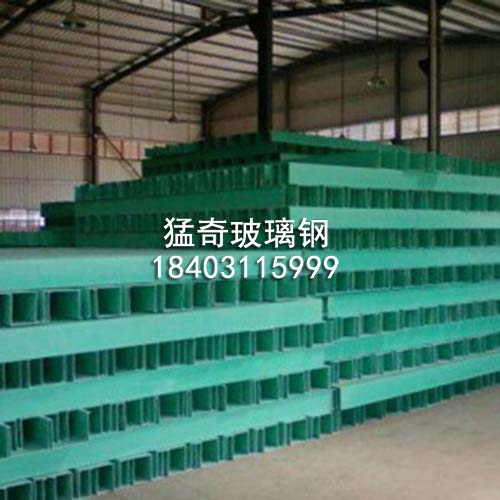

玻璃钢电缆桥架

玻璃钢电缆桥架既有金属桥架的刚性,又有玻璃钢桥架的韧性,耐腐蚀性能好、抗老化性能强。能广泛应用于石油、化工、电力、轻工、电视、电讯等方面。
    机械强度高,它既有金属桥架的刚性又有玻璃钢桥架的韧性,耐腐蚀性能好、抗老化性能强、造型美观、安装方便、使用寿命长。环氧树脂及环氧树脂复合型电缆桥架适合在强腐蚀环境、大跨距、重载荷条件下使用。

特点:
一、环氧树脂及环氧树脂复合型电缆桥架型号编制说明:
环氧树脂及环氧树脂复合型电缆桥架型号编制从结构上分:
1、槽式(C) 2、梯级式(T) 3、托盘式(P)
环氧树脂及环氧树脂复合型电缆桥架型号编制说明:

玻璃钢电缆桥架
玻璃钢电缆桥架
二、环氧树脂及环氧树脂复合型电缆桥架规格的选择:
    电缆填充率不超过标准规定值,玻璃钢电缆桥架动力电缆可取40-50%,控制电缆可取50-70%。另外,需预留10-25%的工程发展余量,桥架横截面积的选择见下表。各种弯通及附件应符合工程布置条件,并与桥架配套。
三、环氧树脂及环氧树脂复合型电缆桥架载荷等级的选择:
    电缆桥架除包括其自身的重量外,还应包括其所能承受的电线电缆的机械负载,工作均布载荷应不大于所选择载荷等级额定均布载荷。电缆桥架在承受额定均布载荷时,其相对挠度环氧树脂及环氧树脂复合型的不宜大于1/200。
环氧树脂复合型
环氧树脂及环氧树脂复合型电缆桥架载荷的强度关系到结构的可靠性和耐久性,玻璃钢电缆桥架是结构设计的重要依据,在实际使用中,电缆桥架除了电缆载荷和自重外,还应考虑如下载荷:
1、室外安装的电缆桥架需考虑风、雨或冰的载荷,对于地震多发区还应考虑惯性载荷。
2、电缆桥架除承受正常机械载荷外,原则上不可做人行通道使用。如需作为人行通道等其他用途,为此目的而进行的特殊设计,应与用户协商。
3、电缆桥架载荷设计中不仅要考虑竖向载荷,还要考虑在安装使用过程中存在的纵向和横向载荷(如铺设电缆时所产生的纵向牵引力,梯子斜靠在桥架上产生的横向载荷)
本文摘自河北猛奇玻璃钢有限公司(http://www.hbmqblg.cn/),转载需标明出处。
